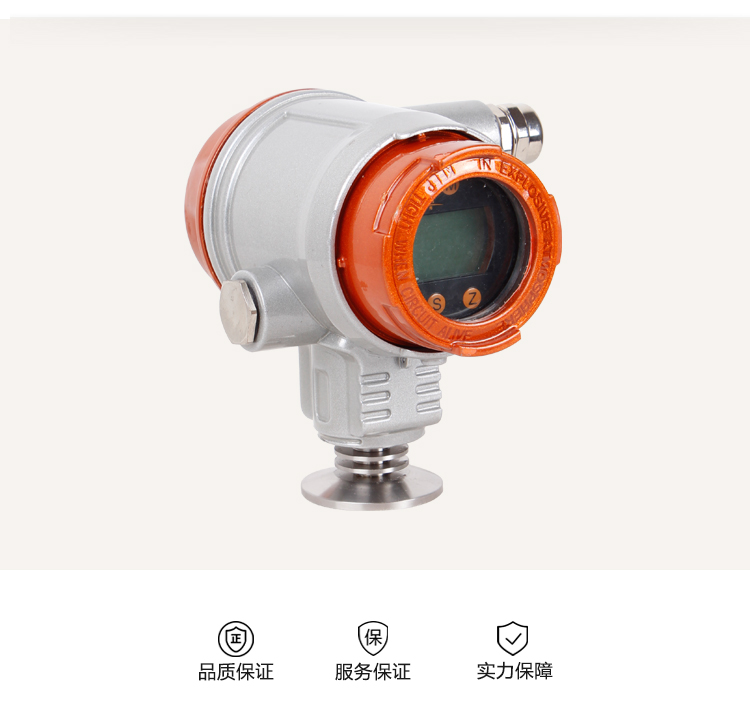

產品概述/Product overview--------------------------------------◆◆
|
|
本產品廣泛用于石油、海洋、水庫、河流、化工、冶金、電力、科研等企事業單位，實現對流體壓力的測量，并適用于各種場合全天候環境及各種腐蝕性流體。 |
|
工作原理/working principle--------------------------------------◆◆
|
|
過程壓力通過壓力傳感器將壓力信號轉換成電信號，經差分放大器、輸出放大器放大后，再經V/A轉換器的轉換，轉換為與輸入壓力成線性對應關系的（4~20）mA標準電流輸出信號。 |
|

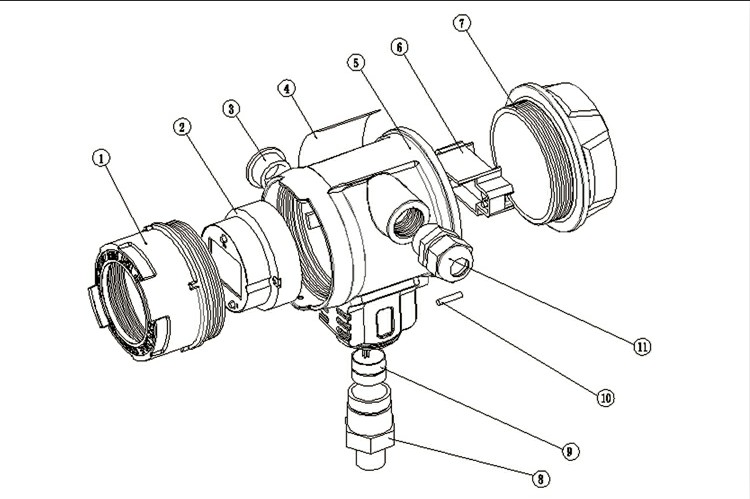

結構組成/Structure composition---------------------------------◆◆
|
 |
|
1.表頭前蓋 2.表頭3.金屬悶蓋 4.銘牌標簽 5.殼體 6.接線端子 7.表頭后蓋 8.傳感器過度件 9.擴散硅傳感器 10.鎖緊螺釘 11.防爆接頭 |
|
產品特點/Product features-----------------------------------------◆◆
|
◆準確度高、穩定性好。除進口原裝傳感器已用激光修正外,還對整機在使用溫度范圍內的綜合性溫度漂移、非線性進行精細地補償，因此在使用溫度范圍內非線性小，溫度穩定性好。
◆可靠的機械保護IP65和防爆保護 ⅡCT6，可用于各種惡劣環境。
◆可用于測量粘稠、結晶和腐蝕性介質。
◆4~ 20mA DC標準電流信號輸出，二線制工作，帶負載抗干擾能力強。
◆體積小、重量輕，安裝、調試、維護、使用方便。 |
|
產品參數/Product parameters--------------------------------------◆◆
|
|
精 度 |
0.1%F·S 0.25% F·S 0.5% F·S |
|
測量范圍 |
-95KPa～60MPa間任選 |
|
測量介質 |
液體、氣體、蒸汽 |
|
存貯溫度 |
-40～125℃ |
|
電源電壓 |
12~24V DC |
|
使用溫度 |
-10～80℃ |
|
防腐材料 |
316L不銹鋼 |
|
溫度影響 |
＜0.02%/℃ |
|
負載電阻 |
≤750Ω |
|
過載能力 |
量程的1～2倍 |
|
機械保護 |
IP65 |
|
濕 度 |
≤95%RH |
|
輸 出 |
二線制 4～20mA DC |
|
關聯設備 |
EXZ231B型安全柵 |
|
重 量 |
＜1Kg |
|
零點溫度系數 |
小于0.02%/℃ |
|
滿程溫度系數 |
小于0.02%/℃ |
|
電源電壓 |
24V DC |
|
防爆等級 |
iaⅡCT5 |
|
物理性能/physical property-----------------------------------------◆◆
|
|
隔離膜片 |
316不銹鋼 |
|
接觸介質連接件 |
不銹鋼 |
|
O型環 |
丁晴橡膠 |
|
外殼 |
鋁合金 |
|
外殼噴涂 |
環氧樹脂 |
|
過程連接方式 |
1/2NPT外螺紋 M20×1.5外螺紋 |
|
電氣連接 |
電纜孔為Φ8 |
|
重量 |
約1kg |
|

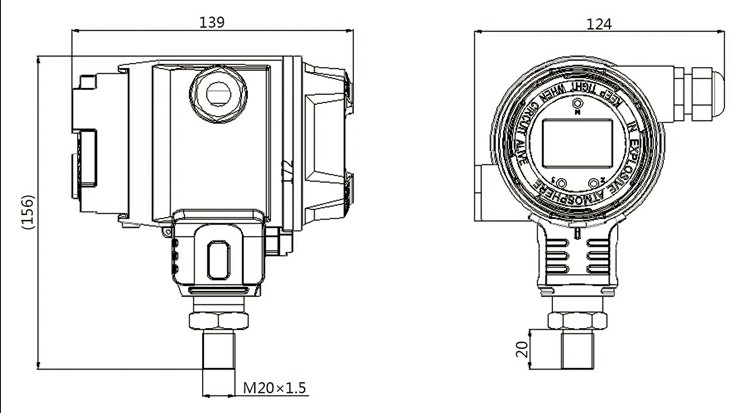

產品外形尺寸/Product dimensions-----------------------------------◆◆
|
|
|

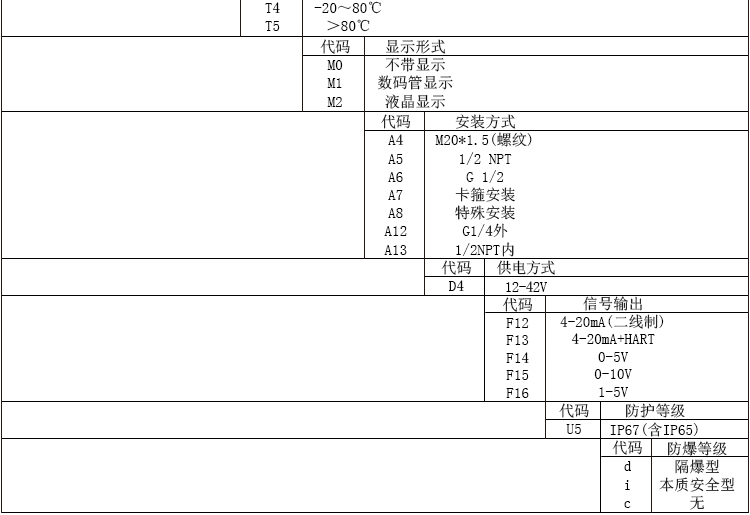

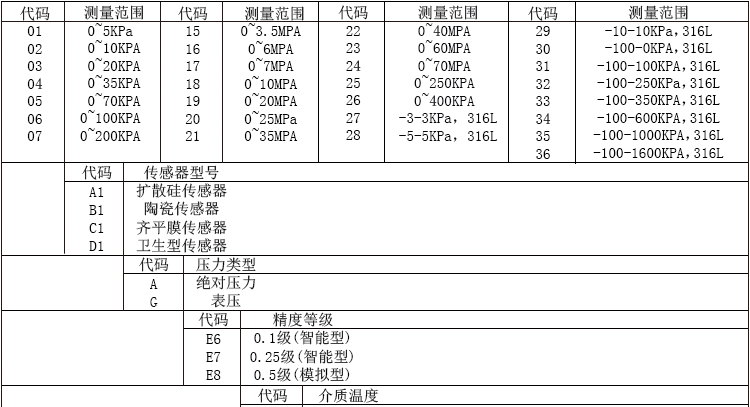

產品選型/product selection---------------------------------------◆◆
|
  |

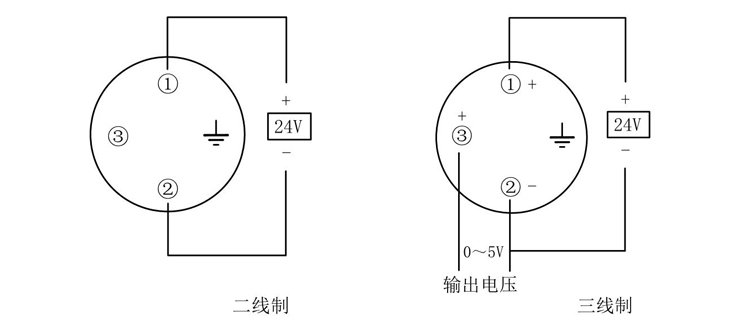

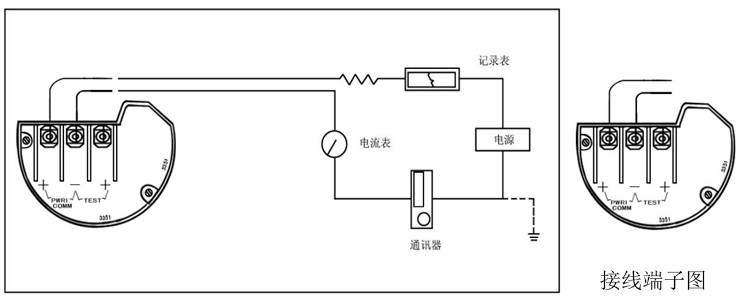

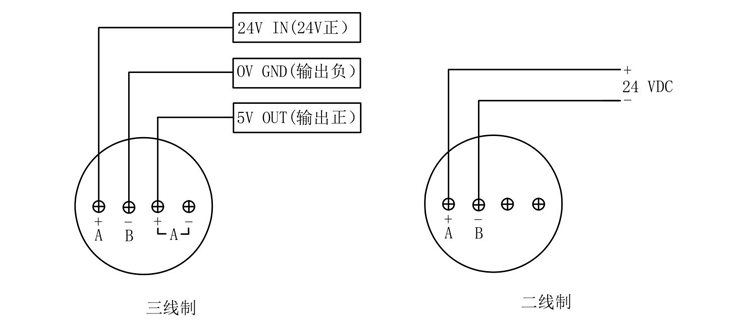

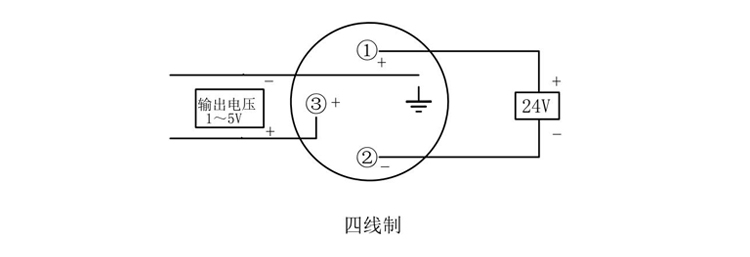

接線圖/wiring diagram--------------------------------------------◆◆
|
 |
 |
 |
 |
安裝使用注意事項/Installation usage consideration------------------------◆◆
|
◆當選用本安防爆型變送器時，應同時選用相應的安全柵。
◆變送器的安裝地點，應盡量遠離大功率的電器設備，以避免電磁感應的干擾，影響本安型變送器的性能。
◆搬運和安裝變送器時應輕拿輕放，以免影響本安電路的性能。
◆變送器的本安導線不得與高壓電纜線一起敷設，導線長度應盡量縮短，導線的分布電感、分布電容及變送器的有效電感、有效電容之和，不得超過安全柵規定的額定值。
◆變送器設有接線螺釘，接地導線必須牢固，且接地電阻不大于2Ω。
◆維修時切斷本安電路的電源，在非危險區進行檢修。
◆維修人員不得隨意更換電氣元件的規格、型號，有質量問題應立即與廠家聯系。 |
|
