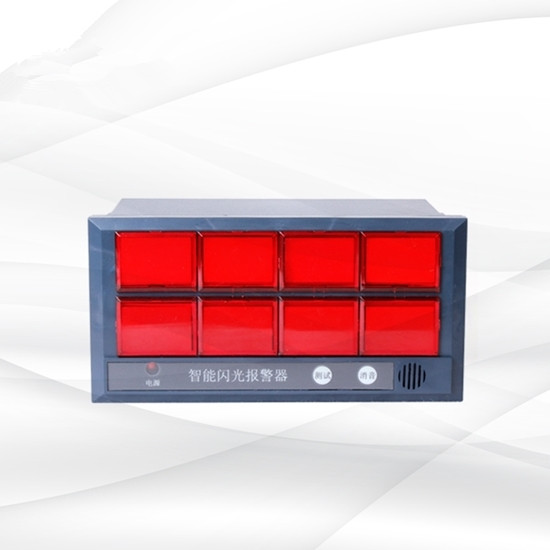

產品概述/Product overview----------------------------------------------------------◆◆
|
|
本公司生產的XXS系列閃光報警器是采用進口日本芯片為核心的集成電路制造而成的，取代了常規報警回 路大量的中間繼電器，再配以高亮度的LED發光管，從而使儀表具有結構簡單、性能可靠、壽命長、亮度高等特點。 |
|
XXS系列八路閃光報警器能夠同時檢測8路報警點輸入信號，當報警輸入信號有效時，報警器將用聲光方式發出報警信號，以引起操作人員的注意，以便及時調整、排除故障確保生產安全。它廣泛地使用于化工、石油、電力、冶金、輕工等工礦企業。 |
技術指標/Technical indicators--------------------------------------------------------◆◆
|
|
輸入點數：八點 |
|
輸入類型：開關觸點輸入、脈沖信號輸入 |
|
|
注：本儀表為隔離式閃光報警器 |
|
電源電壓：220VAC 50Hz |
|
輸出接點：220VAC 2A |
|
|
接觸接點與報警器之間最大線路電阻不超過300歐姆 |
|
功 耗：≤5W |
|
使用環境：溫度0~50℃ |
|
|
相對濕度≤85%RH |
|
|
避免強腐蝕性氣體 |
|
外形尺寸：160×80mm |
|
開孔尺寸：152×76mm |
|
顯示說明/Display explain--------------------------------------------------------------◆◆
|
 |
|

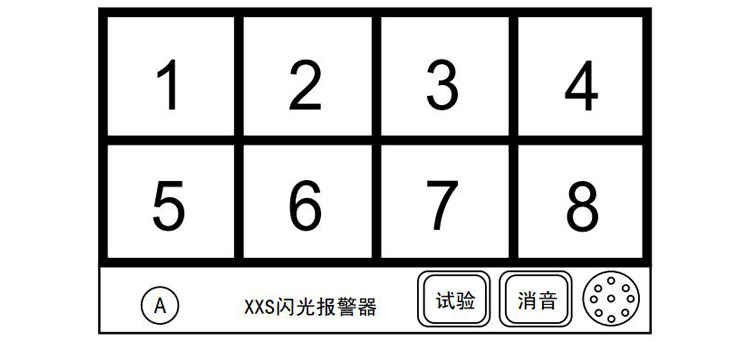

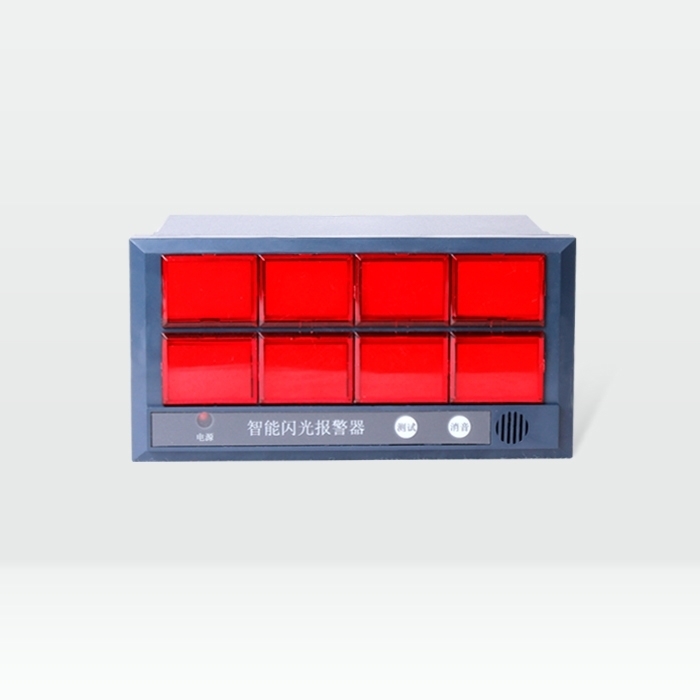

1~8：分別表示該路閃光報警指示燈。 |
|
A：電源指示燈 |
|
試驗：試驗按鍵 |
|
消音：消音按鍵 |
|
操作與應用/Operation and application------------------------------------------------◆◆
|
|
1.儀表上電后，可先進行儀表自檢。按住試驗按鍵，八路按警燈同時閃爍，儀表內蜂鳴器和外接的電鈴（或音響器）發出報警聲，此時按一下消音按鍵，報警燈由閃光狀態變?yōu)槠焦鉅顟B(tài)，儀表內蜂鳴器與外接電鈴?fù)Ｖ拱l(fā)出報警聲。松開試驗按鍵，報警燈自動熄燈。否則報警器存在故障。 |
|
|
|
2.儀表自檢正常后進行工作狀態。當有一個點（或多個點）的輸入進入報警狀態時，相應的報警燈閃爍 ，同時表內蜂鳴器發出報警聲，繼電器接點輸出報警動作。如按一下面板上的消音按鍵（或外部消音開關） 后， 蜂鳴器停止報警，且繼電器接點輸出恢復原來狀態，相應點的報警燈從閃爍轉為平光常亮狀態。當輸入退出報警狀態時，相應的報警燈熄滅。 |
|
|
|
3.報警器工作狀態 |
|
報警器型號 |
外接信號狀態 |
報警燈狀態 |
聲響狀態 |
|
不帶記憶功能 XXS-□□ |
正常（無報警信號輸入） |
不亮 |
不響 |
|
有報警信號輸入 |
對應的報警燈閃光 |
響 |
|
按消音按鍵后 （有報警信號輸入） |
對應的報警燈平光 |
不響 |
|
按消音按鍵后 （無報警信號輸入） |
八路報警燈閃光 |
響 |
|
帶記憶功能 XXS-□□ |
正常（無報警信號輸入） |
不亮 |
不響 |
|
有報警信號輸入 |
對應的報警燈閃光 |
響 |
|
解除相應的報警信號 |
對應的報警燈閃光 |
響 |
|
按消音按鍵后 （些時無報警信號輸入） |
不亮 |
不響 |
|
按住試驗按鍵 （無報警信號輸入） |
八路報警燈閃光 |
響 |
|
|
有關設置參數說明/Instructions for setting parameters--------------------------------◆◆
|
|
（須用JCBC-1001操作器與閃光報警器連接通訊，方可修改報警器參數） |
|
1、儀表上電后5秒后，自動依次掃描8個色塊以檢查儀表的完好情況。 |
|
|
|
2、色塊閃光報警器可以設置自動消音功能，主要用于儀表報警后，自動在達到設定時間時報警消音。該功 能參數為ot，設置范圍1~225單位秒。若設置為“0”則儀表關閉自動消音功能。 |
|
|
|
3、儀表還可設置消音后的再次提示時間，用于人工消音后為防止遺忘報警的情況而設置的一個再報警時間。該功能參數為t，設置范圍1~225單位秒。若設置為“0”則儀表關閉該功能。 |
|
|
|
4、一般色塊報警器蜂鳴器報警為長響，我們儀表中可以由用戶自行設置報警時蜂鳴器的工作方法。在B菜單OUT參數的千位，設置“1”則聲音啟停時間為1：1；設置“3”則聲音啟停時間為1：3。 |
|
|
|
5、儀表默認輸入為電平方式，可在B菜單OUT的百位設置2,3,6,7則可接入脈沖信號。儀表內置抗干擾，對輸入的脈沖或電平信號可設置每路獨立的有效連續作用時間，設置范圍0.1~25.5秒，輸入脈沖方式有效的開關量的輸入狀態，再消音功能前有自動記憶功能。 |
|
|
|
6、儀表可設置的主要有B菜單的5個參數分別為：（B菜單密碼為：486） |
|
（1）dIF；用于設置8個接點輸入是閉合有效或釋放有效。（見附表一） |
|
（2）抗干擾；用于設置接點的響應時間，用作抗干擾。范圍：0.1~25.5秒。 |
|
（3）Ot；用于報警后的自動消音。范圍：1~225秒，設置為“0”則取消該功能。 |
|
（4）T；儀表消音后自動再次提醒報警的時間。范圍1~225秒，設置為“0”則取消該功能。 |
|
（5）OUT；千位設置1或3可改變蜂鳴器的發聲方法。(見附表二) |

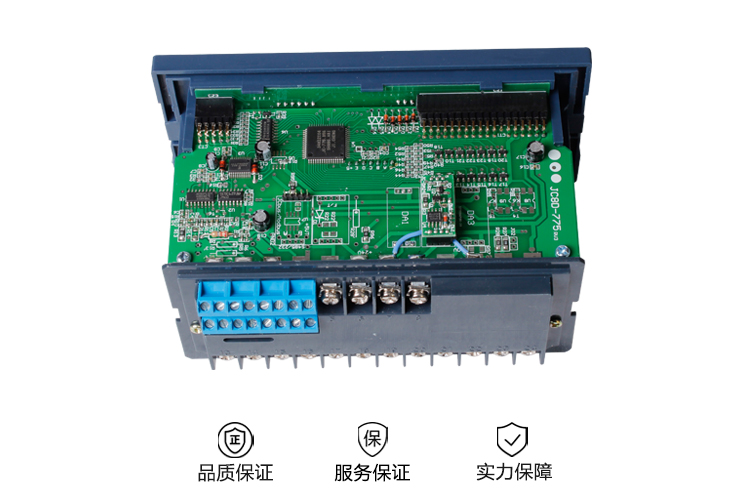

儀表接線/Instrument wiring----------------------------------------------------------◆◆
|
|
 |
|
|
|

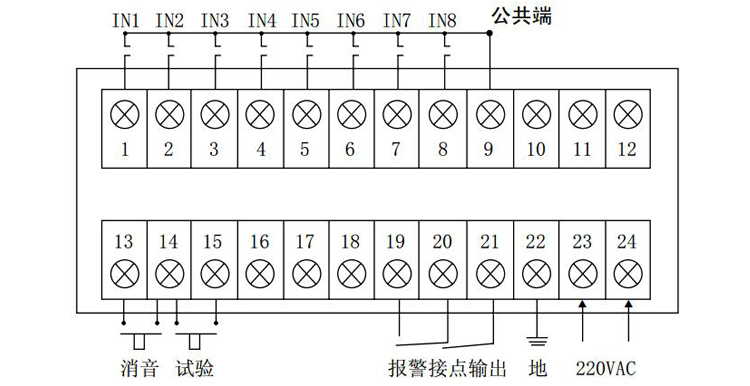

后端子接線說明 |
|
端子號 |
表示意義 |
端子號 |
表示意義 |
|
1 |
第1路信號輸入端 |
13 |
消音按鈕輸入端 |
|
2 |
第2路信號輸入端 |
14 |
消音、試驗按鈕輸入公共端 |
|
3 |
第3路信號輸入端 |
15 |
試驗按鈕輸入端 |
|
4 |
第4路信號輸入端 |
16 |
|
|
5 |
第5路信號輸入端 |
17 |
|
|
6 |
第6路信號輸入端 |
18 |
|
|
7 |
第7路信號輸入端 |
19 |
報警接點輸出端 |
|
8 |
第8路信號輸入端 |
20 |
報警接點輸出端 |
|
9 |
報警信號輸入公共端 |
21 |
報警接點輸出端 |
|
10 |
|
22 |
地 |
|
11 |
|
23 |
220VAC |
|
12 |
|
24 |
220VAC |
|
產品選型/ product selection-----------------------------------------------------------◆◆
|
|
|
型 譜 |
|
|
說 明 |
|
XXS |
|
|
|
|
設計序列 |
1 |
|
電源電壓AC220V±10%，50Hz，繼電器接點輸出由端 子引出可直接連接電鈴或蜂鳴器。 |
|
2 |
|
具備XXS-01所有功能，表內附加蜂鳴器。 |
|
3 |
|
電源電壓DC220V±10%，繼電器接點輸出由端子引出 可直接連接電鈴或蜂鳴器。 |
|
4 |
|
具備XXS-03所有功能，表內附加蜂鳴器。 |
|
記憶功能類型 |
|
|
不帶記憶功能 |
|
|
A |
帶記憶功能（當輸入退出報警時，按一下消音鍵，相應的報警燈熄滅，聲響不報警）。 |
|
儀表使用與維修/Instrument use and maintenance------------------------------------◆◆
|
|
1.儀表應放在干燥、通風、無腐蝕性氣體的場合，并且環境溫度與相對溫度應符合技術條件。 |
|
2.儀表出廠前均經過老化校驗，在使用過程中發現儀表?yè)p壞，如屬公司制造質量問題，一年內由廠方免費維修。 |
|
