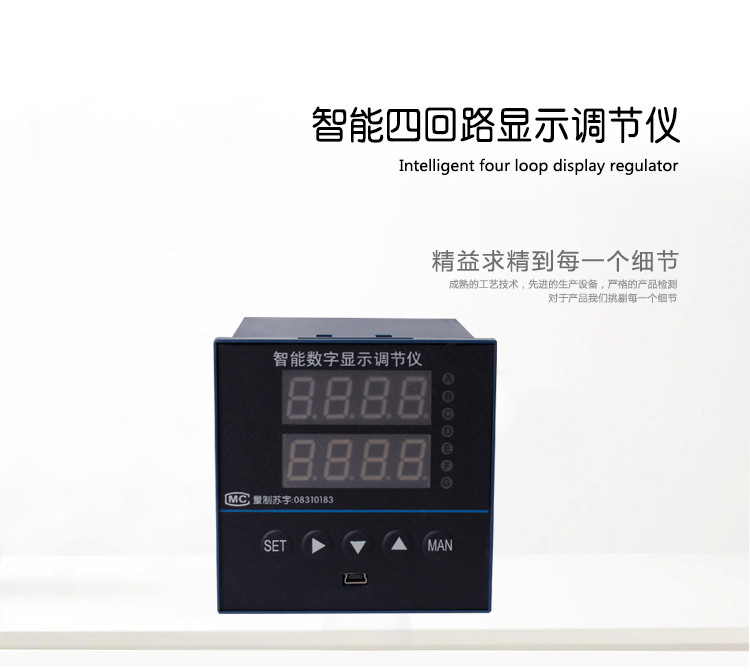

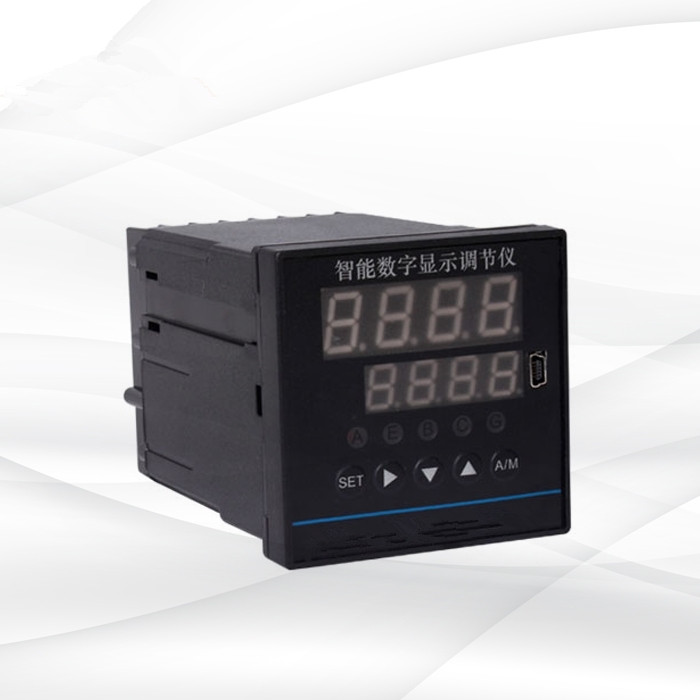

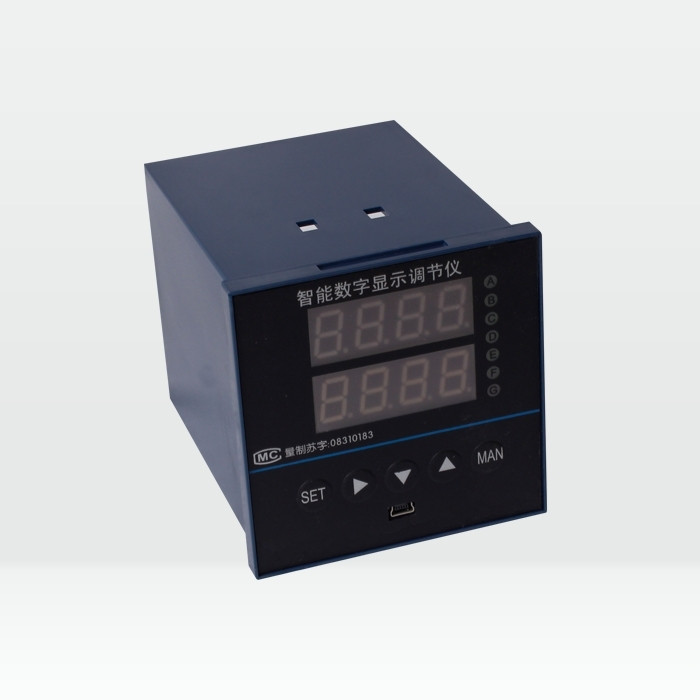

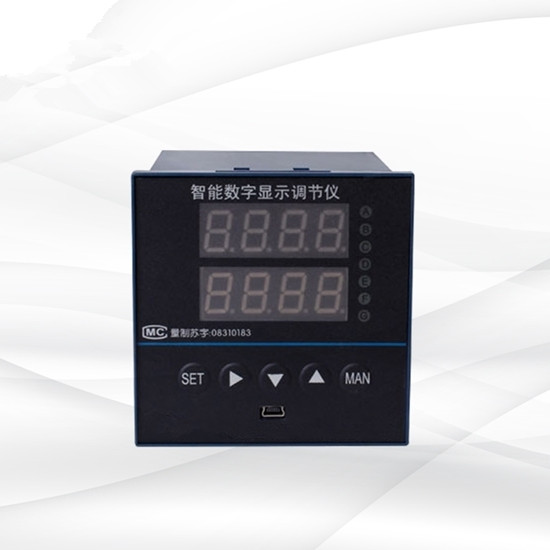

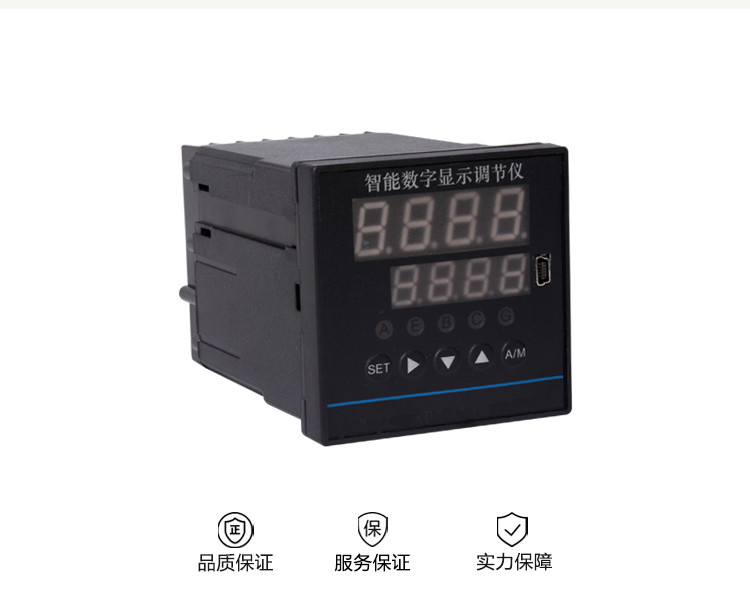

產品概述/Product overview----------------------------------------------------------◆◆
|
|
本公司生產的智能四回路顯示調節儀是智能巡回顯示調節儀的前四路信號輸入的顯示方式。它是本公司自行研制開發、委拖日本集成電路制造商定制生產的專用集成電路，它不僅匯集目前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/D接口RS485或RS232通訊接口，EPROM和D/A轉換等電路，輔以博采眾長，精心編制，反復調試的轉系統，使用儀表具有以下特點： |
|
|
|
1.儀表硬件大幅度減少，系統的組成結構相對簡單，工藝顯著改善，沒有飛線，沒有電位器，所有的參數設置，儀表校準功能選擇都全部通過鍵盤由轉件完成。 |
|
|
|
2.可設定四個式五個報警輸出，報警方法可達十幾種以上。四只繼電器可任意分配給一路至四路輸入測量控制；四路輸入可實現統一上、下報警；可以設置為其中一個開關量對另外三個開關量有選擇的進行監控，實現帶有消音時間的智能聲光報警功能。 |
|
|
|
3.可選加1路或2路或3路D/A模擬輸出口，可實現儀表即時模擬輸出、儀表最小值模擬輸出、儀表最大值模擬輸出、儀表平均值模擬輸出。也可設定任意1路作起始點的連續3路模擬輸出。 |
|
|
|
4.線性信號輸入可定義每一路的零點值、滿度值及小數點位數，也可開方顯示加小信號切除功能。 |
|
產品選型/product selection-----------------------------------------------------------◆◆
|
|
XMBA |
—— |
說明 |
|
設計序列 |
8 |
8000系列儀表 |
|
顯示方式 |
1 |
四屏顯示 |
|
2 |
單屏+四光柱 |
|
輸入方式 （同一種信號） |
1 |
配熱電偶(E、K、S、B、J、T、R、N) |
|
2 |
配熱電阻(Pt100、Cu50、Cu100、BA1、BA2、G) |
|
3 |
配直流電壓(0~10mA、4~20mA) |
|
4 |
|
|
5 |
配遠傳壓力電阻值及線性電阻值(0~400Ω) |
|
控制輸出及調節方式 |
1 |
只顯示四路測量值，無控制 |
|
2 |
四路統一設置上限、下限報警值(公用2只繼電器) |
|
3 |
四路獨立設置上限、下限報警值(公用2只繼電器) |
|
4 |
四路獨立設置上限或下限報警值(各獨用1只繼電器) |
|
5 |
第一第二路獨立設置上限、下限報警值(各獨用2只繼電器) |
|
6 |
第一路有3路報警輸出，第二路有1路報警輸出 |
|
7 |
第一路有4路報警輸出 |
|
8 |
SP3用于監控其他報警點，并有聲光報警功能 |
|
外形尺寸 |
H |
橫式160×80 |
開孔152×76 |
|
V |
豎式80×160 |
開孔76×152 |
|
變送輸出 |
A |
A |
A |
無變送輸出 |
|
B |
B |
B |
變送輸出0~10mA |
|
C |
C |
C |
變送輸出4~20mA |
|
D |
D |
D |
變送輸出0~5V |
|
E |
E |
E |
變送輸出1~5V |
|
F |
F |
F |
|
|
定時功能 |
S |
缺省為無定時功能 |
|
帶定時功能 |
|
供外24V直流電源 |
P |
缺省為無24V直流電源輸出 |
|
|
帶24V直流電源輸出（可做二線制變送器電源） |
|
通訊接口 |
T |
缺省為不帶通訊接口 |
|
帶RS485或RS232通訊接口 |
|
供電電源 |
|
缺省為220VAC |
|
K |
開關電源85~260VAC |
|
W |
開關電源18~36VDC或18~36VAC |
|
技術指標/Technical indicators---------------------------------------------------------◆◆
|
|
1.測量精度：±0.5%FS+1字 |
|
2.調節控制精度：位式：±0.5%FS |
|
3.模擬變送輸出精度：±0.5%FS、±0.2%FS |
|
4.模擬輸入阻抗： |
|
|
電流信號：≤50Ω； 電壓信號：≥500K Ω； |
|
|
熱電阻外線電阻：≥10Ω； 熱電偶信號：≥100K Ω |
|
5.模擬輸出阻抗： |
|
|
電流信號：0~10mA≥1.5K Ω； 4~20mA≥150Ω |
|
|
電壓信號：0~5V、1~5V輸出阻抗≤1Ω |
|
6.報警方式：上限、下限、上下限、上上限、下下限、上回差、下回差、雙回差、OK方式、絕對值方式等。 |
7.繼電器接點容量：AC22V 3A（阻性負載）
|
8.繼電后設置參數保持時間：≥20年 |
|
9.供電電源：AC220V、50Hz、≤6W或24V |
|
10.工作環境要求：溫度：0~50℃，相對溫度：≤85%無腐蝕性體，無震動場合。 |
|
顯示說明/Display description----------------------------------------------------------◆◆
|
|
1.四屏顯示：PV1屏顯示第一路輸入信號的測量值 |
|
|
PV2屏顯示第一路輸入信號的測量值 |
|
|
PV3屏顯示第一路輸入信號的測量值 |
|
|
PV4屏顯示第一路輸入信號的測量值 |
|
注：如儀表為16路巡檢時： |
|
|
1~4路測量值同時顯示，指示燈H、D、F不亮 |
|
|
5~8路測量值同時顯示，指示燈F燈亮、H、D燈不亮 |
|
|
9~12路測量值同時顯示，指示燈D燈亮、H、F燈不亮 |
|
|
13~16路測量值同時顯示，指示燈D、F燈亮，H燈不亮 |
|
2.單屏+四光柱：單屏：顯示屏可任意顯示其中一路輸入信號的測量值，按▲鍵來切換。 |
|
|
光柱1：以百分比形式顯示等一路輸入的測量信號； |
|
|
光柱2：以百分比形式顯示第二路輸入的測量信號； |
|
|
光柱3：以百分比形式顯示第三路輸入的測量信號； |
|
|
光柱4：以百分比形式顯示第四路輸入的測量信號； |
|
注：如儀表為16路巡檢時：顯示屏顯示1~16路輸入信號的測量值； |
|
|
1~4路測量值的百分比四根光柱同時顯示，指示燈G、H不亮； |
|
|
5~8路測量值的百分比四根光柱同時顯示，指示燈H燈亮，G燈不亮； |
|
|
5~12路測量值的百分比四根光柱同時顯示，指示燈G燈亮，H燈不亮； |
|
|
13~16路測量值的百分比四根光柱同時顯示，指示燈G、H燈亮； |
|
3.指示燈 |
|
|
A燈或J1燈：為SP1位控指示燈。 |
|
|
E燈或J2燈：為SP2位控指示燈。 |
|
|
B打或J3燈：為SP3位控指示燈。 |
|
|
C燈或J4燈：為SP4位控指示燈。 |
|
|
G燈、H燈、D燈、F燈用于指示數顯通道。 |
|
儀表使用與維修/Instrument use and maintenance------------------------------------◆◆
|
|
1.儀表應放在干燥、通風無腐蝕性氣體的場合，并且環境溫度與相對濕度應符合技術條件。 |
|
2.根據需要，請您正確選擇儀表型號和有關程序，以便用戶免調試或直接使用。 |
|
3.由于儀表功能多，根據工況需要正確設置菜單操作程序和正確接線，如有需要建議用戶派員到生產廠家學習。 |
|
4.如屬制造方質量問題引發儀表損壞，一年內由廠方免費維修。 |
|
