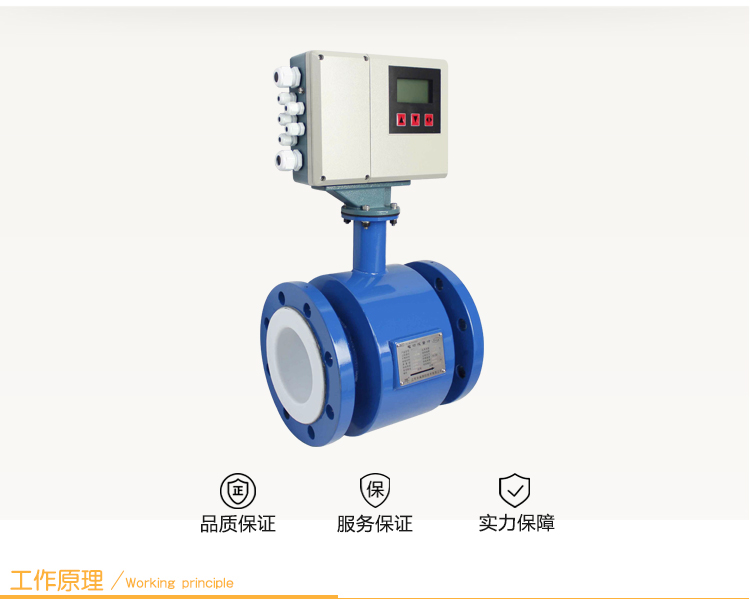

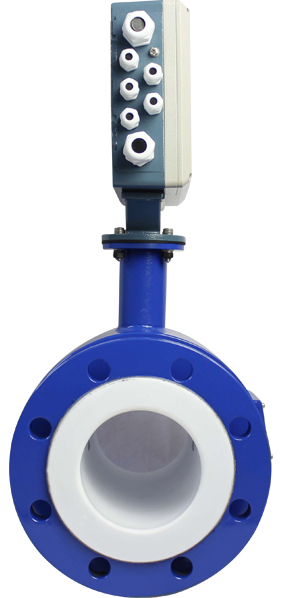

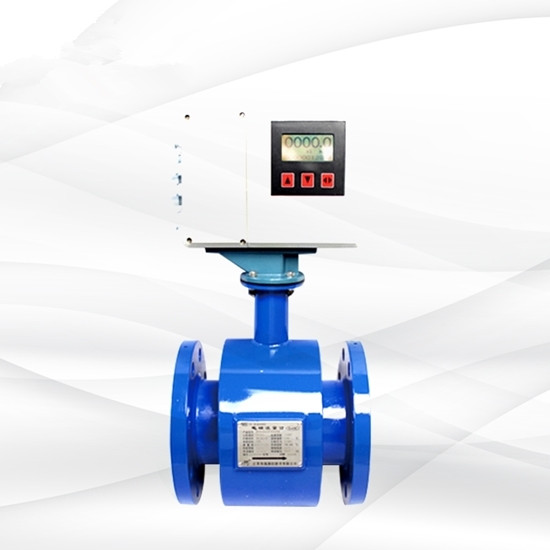

電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測量管內徑d與平均流速V的乘積，電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。
|
|
|
|
|
 |
|
1.測量精度高，運用穩定可靠，性能優良。 |
|
2.測量精度不受流體粘度、密度、壓力、流體分布等參數變化的影響 |
|
3.測量管里無阻力部件、無壓損、不受惡劣水質的影響 |
|
4.多種襯里，多種電極的選擇 |
|
5.測量流量范圍寬 |
|
6.大屏幕液晶背光顯示，在強光和無光情況下均可清晰讀數 |
|
7.語言可顯示中文和英文 |
|
8.液晶屏顯示瞬時流量、瞬時熱量、累積流量、累積熱量、進水溫度、出水溫度、溫差、流量流速 |
|
9.采用溫度變化的熱焓修正法，保證在不同水溫下的精準計量 |
|
10.具有RS485、Modbus、HART通訊 |
|
11.數據自動存儲 |
|
12.220V AC、24V DC供電 |
|
|
|
 |
|

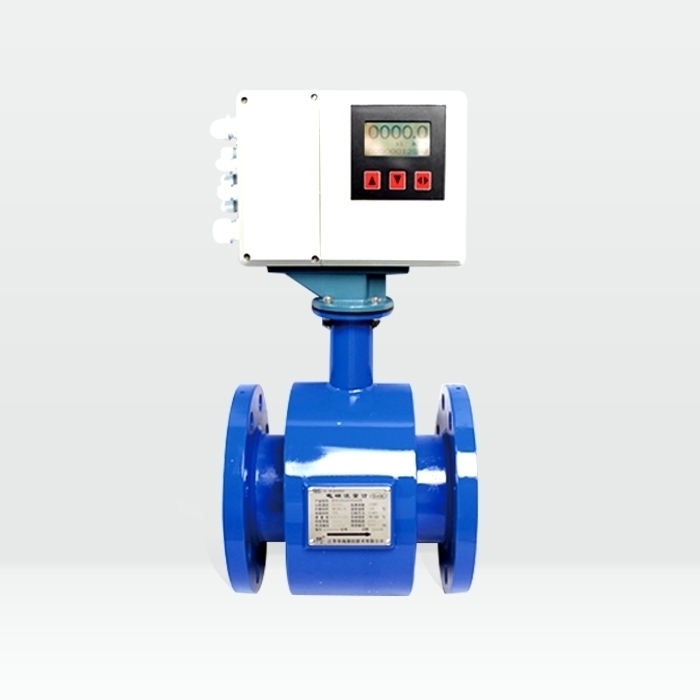

名 稱 |
DR-智能電磁熱量表 |
|
公稱通徑 |
DN10-DN400 |
|
結構形式 |
一體型、分體型 |
|
最高流速 |
15m／s |
|
流體電導率 |
≥5uS／cm |
|
精度等級 |
0.5 級、1.0 級 ( 隨口徑區分 ) |
|
襯里材料 |
聚四氟乙烯、聚氯丁橡膠、聚氯脂、聚全氟乙丙烯(F46) |
|
額定壓力 |
4.0Mpa、1.6Mpa、1.0Mpa |
|
最高流體溫度 |
一體型 |
70℃ |
|
分離型 |
聚四氟乙烯襯里 |
100℃；150℃(需特殊訂貨) |
|
氯丁橡膠襯里 |
80℃；l20℃(需特殊訂貨) |
|
聚氯酯襯里 |
80℃ |
|
聚全氟乙丙烯(F46) |
100℃；150℃(需特殊訂貨) |
|
信號電極和接地電極材料 |
316L、哈氏合金B(yǎng)、哈氏合金C |
|
傳感器材質 |
碳鋼、304不銹鋼 |
|
外殼防護 |
IP65、IP68（需特殊定制） |
|

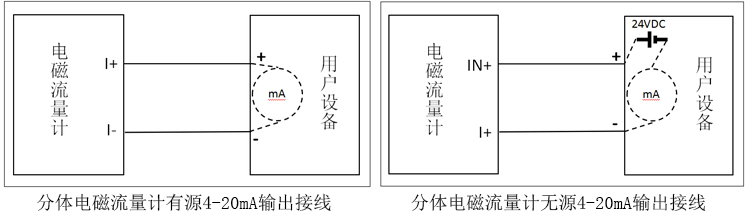

輸出信號 |
脈沖、頻率 |
|
電纜接口 |
G1/2 內螺紋 |
|
通訊 |
RS485通訊(Modbus協議）、HART |
|
顯示器顯示 |
瞬時流量、瞬時熱量、累積流量、累積熱量、流速、進水溫度、出水溫度、溫度差 |
|
電源 |
220V AC 50HZ、24V DC |
|
勵磁方式 |
雙向恒流方波勵磁 |
|
|

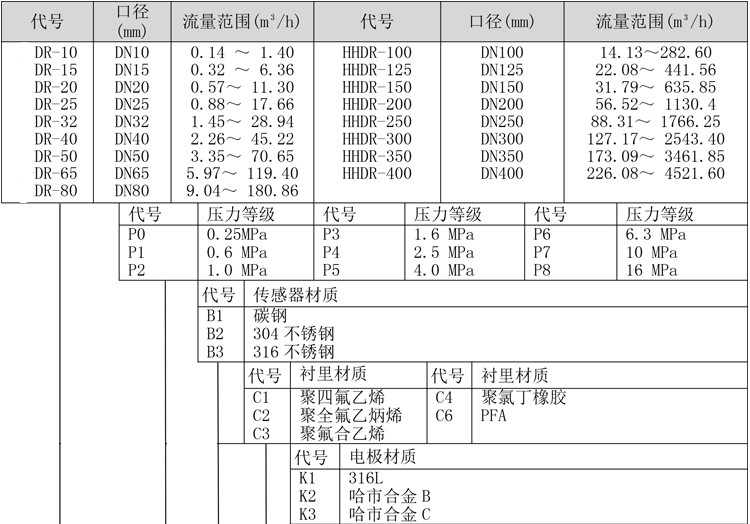

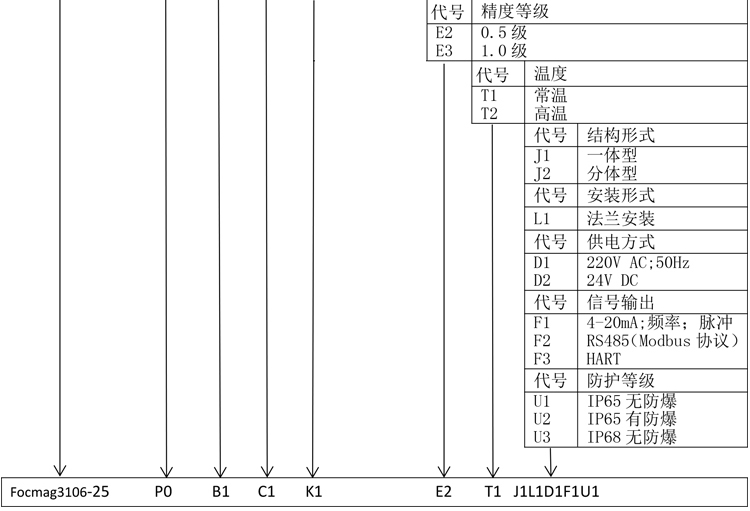

測量范圍 |
口徑 |
測量范圍(m 3 /h) |
口徑 |
測量范圍(m 3 /h) |
|
DN10 |
0.14 ～ 1.40 |
DN125 |
22.08～ 441.56 |
|
DN15 |
0.32 ～ 6.36 |
DN150 |
31.79～ 635.85 |
|
DN20 |
0.57～ 11.30 |
DN200 |
56.52 ～ 1130.4 |
|
DN25 |
0.88～ 17.66 |
DN250 |
88.31 ～ 1766.25 |
|
DN32 |
1.45～ 28.94 |
DN300 |
127.17～ 2543.40 |
|
DN40 |
2.26～ 45.22 |
DN350 |
173.09～ 3461.85 |
|
DN50 |
3.35～ 70.65 |
DN400 |
226.08～ 4521.60 |
|
DN65 |
5.97～ 119.40 |
|
|
|
DN80 |
9.04～ 180.86 |
|
|
|
DN100 |
14.13 ～ 282.60 |
|
|
|
 |
|
|
|

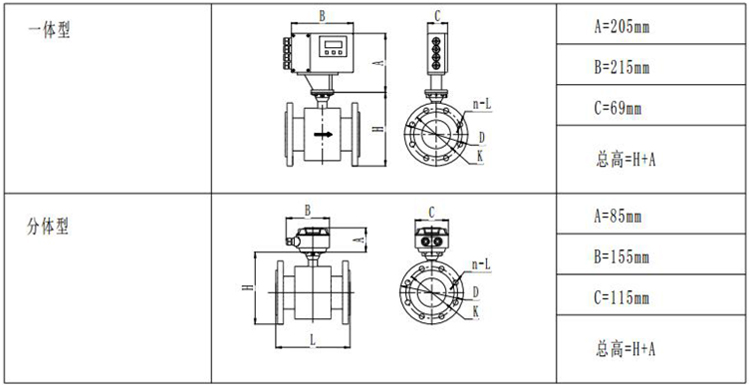

公稱通徑DN |
壓力等級 |
法蘭外徑D |
螺栓孔中心圓 直徑K |
螺栓孔 n-L |
總長L |
高度H |
參考重量kg |
|
10 |
PN40 |
90 |
60 |
4-φ14 |
200 |
190 |
10 |
|
15 |
PN40 |
95 |
65 |
4-φ14 |
200 |
190 |
10 |
|
20 |
PN40 |
105 |
75 |
4-φ14 |
200 |
190 |
10 |
|
25 |
PN40 |
110 |
85 |
4-φ14 |
200 |
200 |
10 |
|
32 |
PN40 |
140 |
100 |
4-φ18 |
200 |
205 |
11 |
|
40 |
PN40 |
150 |
110 |
4-φ18 |
200 |
215 |
12 |
|
50 |
PN40 |
165 |
125 |
4-φ18 |
200 |
220 |
15 |
|
65 |
PN16 |
185 |
145 |
4-φ18 |
200 |
240 |
16 |
|
80 |
PN16 |
200 |
160 |
8-φ18 |
200 |
255 |
18 |
|
100 |
PN16 |
220 |
180 |
8-φ18 |
250 |
270 |
20 |
|
125 |
PN16 |
250 |
210 |
8-φ18 |
250 |
300 |
25 |
|
150 |
PN16 |
285 |
240 |
8-φ22 |
300 |
330 |
30 |
|
200 |
PN16 |
340 |
295 |
12-φ24 |
350 |
390 |
45 |
|
250 |
PN16 |
405 |
355 |
12-φ26 |
450 |
450 |
65 |
|
300 |
PN16 |
460 |
410 |
12-φ28 |
500 |
500 |
79 |
|
350 |
PN16 |
520 |
470 |
16-φ30 |
550 |
520 |
95 |
|
400 |
PN16 |
580 |
525 |
16-φ32 |
600 |
635 |
140 |
|
 |
  |
 |
|
1.安裝要求
通用要求
a.為了安裝、維護、保養方便，在流量計周圍需保留足夠的空間
b.避免流量計安裝在溫度變化很大或受到設備高溫輻射的場所
c.流量計應安裝在室內，如安裝在室外，應避免陽光直射，必要時請安裝防曬裝置
d.避免流量計安裝在含有腐蝕性氣體的環境中
e.避免流量計安裝在有強振動源、強磁場的場所

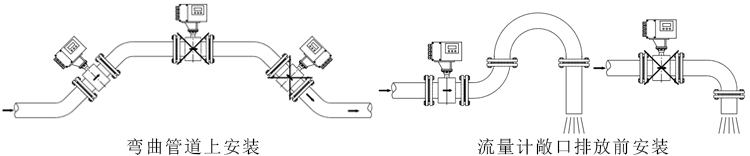

工藝管要求

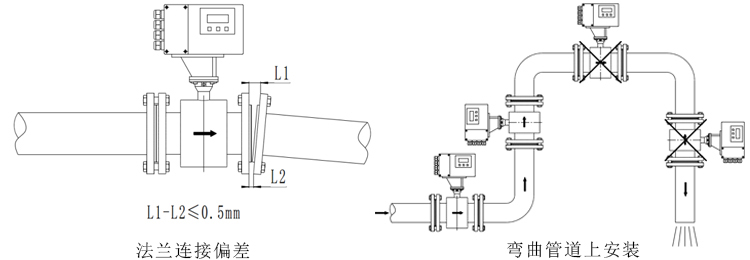

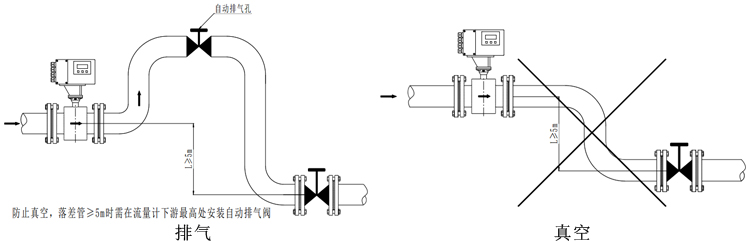

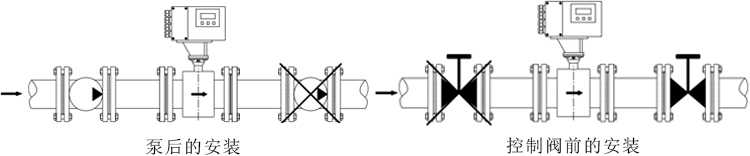

a.上、下游工藝管的內徑與流量計的內徑應滿足：0.98DN≤D≤1.05DN（DN:流量計內徑；D：工藝管內徑）
b.工藝管與流量計需同心，同軸偏差不大于0.05DN
|
|
|
 |
 |
 |
 |
 |
 |
 |
|

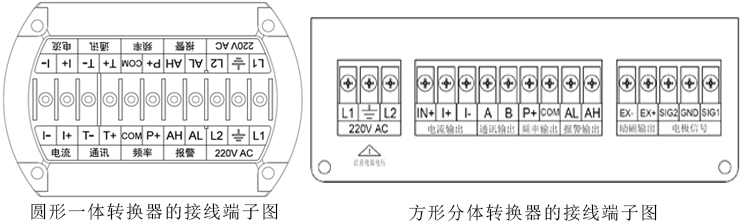

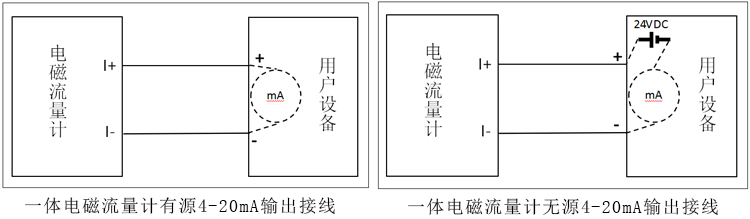

故障名稱 |
解決辦法 |
|
轉換器無顯示 |
1.檢查電源是否連接 2.檢查保險絲是否完好 3.檢查供電電壓是否符合要求 4.如上述三項均正常，將將轉換器返廠維修 |
|
勵磁報警 |
1.勵磁線圈絕緣度下降 |
|
空管報警 |
1.被測流體是否滿管 2.流量計是否按要求正確安裝 3.被測流體電導率過低 4.空管閥值設置過低 |
|
無流量時顯示有流量 |
1.空管閥值設置過高 2.空管報警允許未打開 3.電極被污染導致零點偏移（此時管道滿管） 4.信號線絕緣度下降（（此時管道滿管） |
|
流量測量不準或波動大 |
1.流體是否滿管 2.流量計是否按規定接地 3.信號線絕緣度下降 4.流量計是否按要求正確安裝 |
|
流量上限報警 |
1.現場流量大于流量上限閥值，修改流量上限閥值 |
|
流量下限報警 |
1.現場流量低于流量下限閥值，修改流量下限閥值 |
|
有流量時無流量顯示 |
1.截止閥是否開啟 2.信號線接地 3.流量過低，小信號切除設置過高 4.空管閥值設置過低 |
|
|
|
|
1.接地線（標配）
2.接地環（可選）

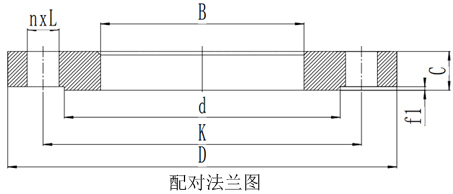

3.配對法蘭（法蘭尺寸表）
|
 |
|
|
公稱通經 |
外徑(D） |
內徑(B) |
中心距(K) |
螺栓孔徑（L） |
螺栓孔數量 |
密封面 |
法蘭厚度 |
|
15（4.0） |
95 |
19 |
65 |
14 |
4 |
46 |
14 |
|
20（4.0） |
105 |
26 |
75 |
14 |
4 |
56 |
16 |
|
25（4.0） |
115 |
33 |
85 |
14 |
4 |
65 |
16 |
|
32（4.0） |
140 |
39 |
100 |
18 |
4 |
76 |
18 |
|
40（4.0） |
150 |
46 |
110 |
18 |
4 |
84 |
18 |
|
50 (4.0） |
165 |
59 |
125 |
18 |
4 |
99 |
20 |
|
65（1.6） |
185 |
78 |
145 |
18 |
4 |
118 |
20 |
|
80（1.6） |
200 |
91 |
160 |
18 |
8 |
132 |
20 |
|
100（1.6） |
220 |
110 |
180 |
18 |
8 |
156 |
22 |
|
125（1.6） |
250 |
135 |
210 |
18 |
8 |
184 |
22 |
|
150（1.6） |
285 |
161 |
240 |
22 |
8 |
211 |
24 |
|
200（1.6） |
340 |
222 |
295 |
22 |
12 |
266 |
26 |
|
250（1.6） |
405 |
276 |
355 |
26 |
12 |
319 |
28 |
|
300（1.6） |
460 |
328 |
410 |
26 |
12 |
370 |
32 |
|
350（1.6） |
520 |
381 |
470 |
26 |
16 |
429 |
35 |
|
400（1.6） |
580 |
430 |
525 |
30 |
16 |
480 |
38 |
|
450（1.0） |
615 |
485 |
565 |
26 |
20 |
530 |
35 |
|
500（1.0） |
670 |
535 |
620 |
26 |
20 |
582 |
38 |
|
600（1.0） |
780 |
636 |
725 |
30 |
20 |
682 |
42 |
|
700（0.6） |
860 |
724 |
810 |
26 |
24 |
772 |
40 |
|
800（0.6） |
975 |
824 |
920 |
30 |
24 |
878 |
44 |
|
900（0.6） |
1075 |
924 |
1020 |
30 |
24 |
978 |
48 |
|
1000（0.6） |
1175 |
1024 |
1120 |
30 |
28 |
1078 |
52 |
|
1200（0.6） |
1405 |
1224 |
1340 |
33 |
32 |
1295 |
60 |
|
1400（0.6） |
1630 |
1424 |
1560 |
36 |
36 |
1510 |
68 |
|
1600（0.6） |
1830 |
1624 |
1760 |
36 |
40 |
1710 |
76 |
|
1800（0.6） |
2045 |
1824 |
1970 |
39 |
44 |
1918 |
84 |
|
 |
|
|
 |
 |
