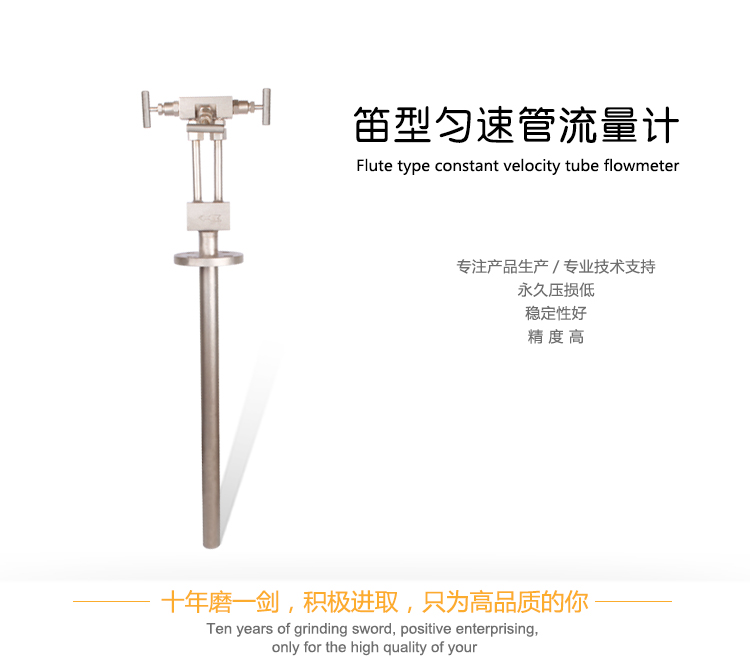

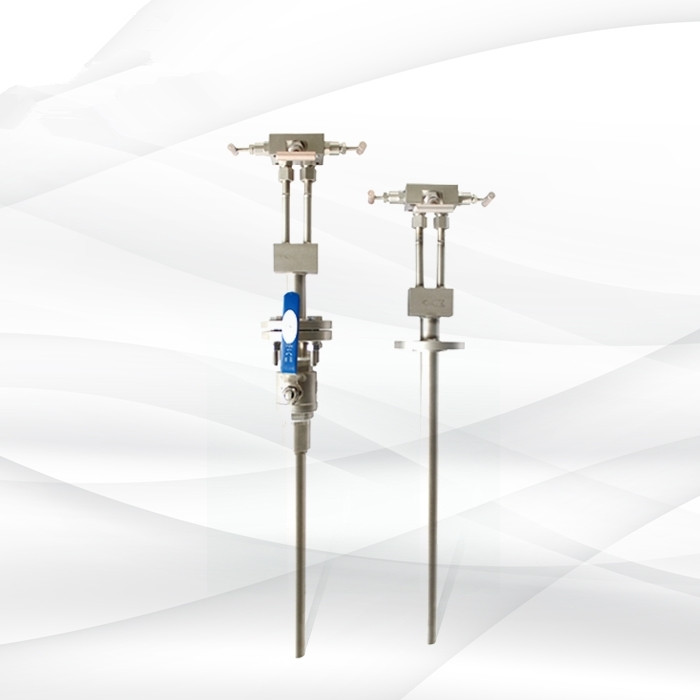

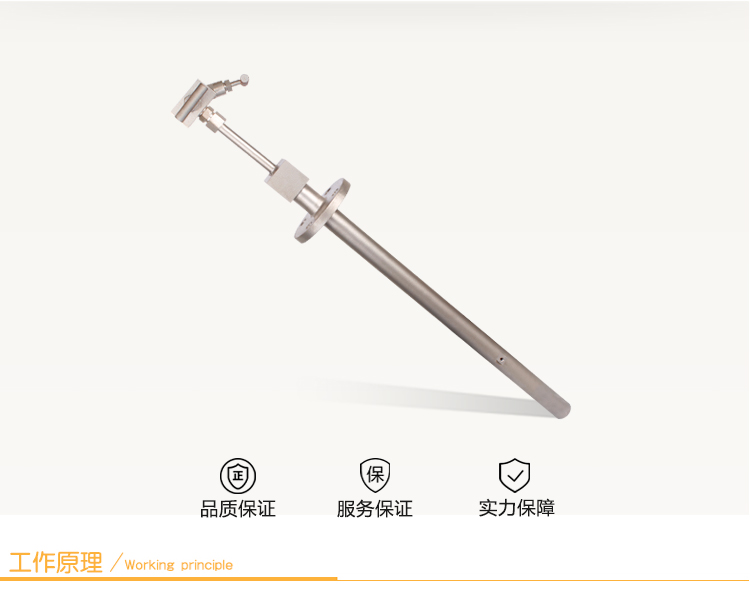

笛形勻速管與孔板的差壓式流量傳感器一樣都遵循伯努利方程。它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。 |
|
一般管道中的流速分布是不均勻的。如果是充分發展的流體，其速度分布為指數規律。為了準確計量，將整個圓截面分成四個單元 面積相等的兩個半圓及兩個半環。阿牛巴流量計的檢測桿是由一根中空的金屬管組成，布置在垂直于流向的工藝管道中，迎流面鉆兩對總壓孔，分別處于各單元面積的中央，它們分別反映了各單元面積的流速大小。由于各總壓孔是相通的，傳至檢測桿中的各點總壓值平均后，由總壓引出管經高壓接頭，送到變送器的正壓室。 |
|
當笛型勻速管正確安裝在有足夠長度直管段的工藝管道上時，流量截面上應沒有旋渦，整個截面的靜壓可認為是常數。在檢測桿的背面中間設有檢測孔，代表了整個截面的靜壓。經靜壓引出管由低壓接頭引至變送器的負壓室，正、負壓室測得的差壓的平方與流量截面的平均流速成正比，從而獲得差壓與流量成正比的關系。 |
|
 |
|

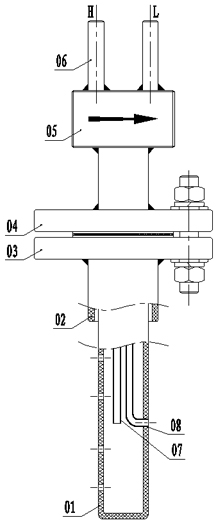

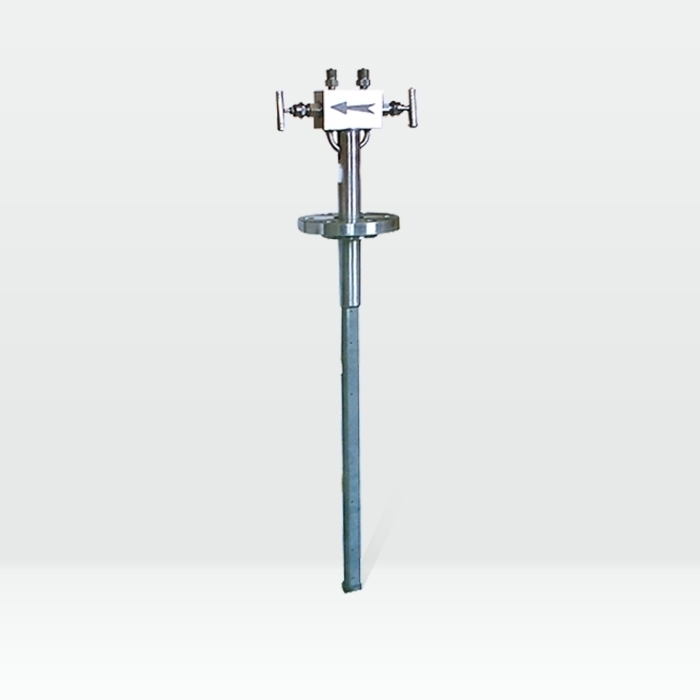

1.法蘭連接笛型勻速管傳感器結構 |

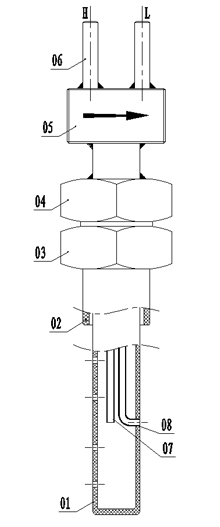

2.螺紋連接笛型勻速管傳感結構 |
 |
|
1.測量管 |
|
2.支撐管 |
|
3.支撐法蘭 |
|
4.測量管固定法蘭 |
|
5.連接座 |
|
6.引壓管 |
|
7.(正壓)毛細引壓管 |
|
8.(低壓)毛細引壓管 |
|
|
 |
|
1.測量管 |
|
2.支撐管 |
|
3.連接螺母 |
|
4.測量管固定螺紋連接件 |
|
5.連接座 |
|
6.引壓管 |
|
7.(正壓)毛細引壓管 |
|
8.(低壓)毛細引壓管 |
|
|
 |
|
|
永久壓損低 |
笛形勻速管的永久壓力損失僅占差壓的2～15%，而一般孔板的永久損失卻要占差壓的40～80%。隨著管徑的增大，阿牛巴永久壓損可忽略不計，大大節省了動能成本 |
|
測量精度高、穩定性好 |
準確度可達1.5％，穩定度可達±O.2％，并且長期穩定 |
|
量程比寬 |
量程比寬度達10：1 |
|
適用性廣 |
可用于液體、氣體和蒸汽流量等各種介質流量測量 |
|
有利于管道布局 |
笛形勻速管不僅適用于圓形管道，也適用于矩形管道。勻速管上下游直管段的長度要求比孔板低得多，給管道的布局設計帶來了很大的靈活性，節省了費用 |
|
安裝和維護更加簡便 |
笛形勻速管重量輕，安裝拆卸方便，無需起重工具，可以在被測管道不斷流、不停車的情況下進行安裝或拆卸 |
|
|
 |
|
1、量程比10：1 |
|
2、通用管徑：100mm～3000mm |
|
3、測量精度：±1.5％ |
|
4、重復精度：±0.2％ |
|
5、工作壓力：0～25Mpa |
|
6、工作溫度：-20℃～500℃ |
|
7、適用介質：空氣、煤氣、煙氣、天然氣、自來水、鍋爐給水、含腐溶液；飽和蒸汽、過熱蒸汽等 |
|
8、連接方式：法蘭連接、螺紋連接 |
|
 |
 |
|

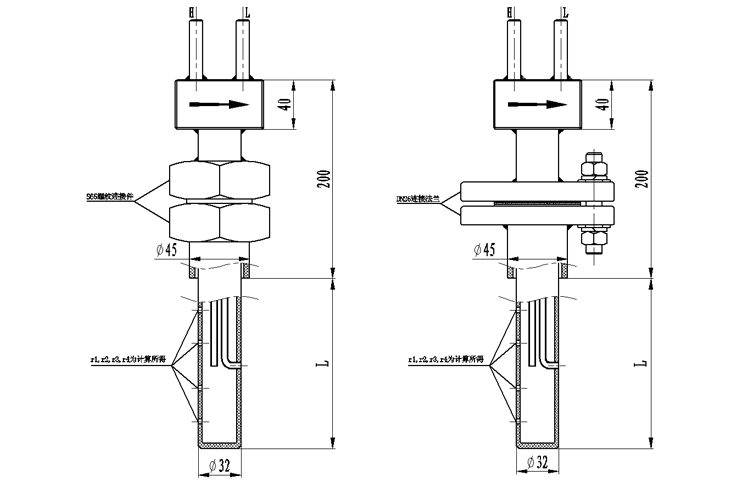

笛形勻速管安裝尺寸示意圖 |
|
注：圖中“L”，“r1、r2、r3、r4”為客戶提供的管道參數計算所得。 |
|
|
|
|
型號 |
說 明 |
|
HLVA |
笛型勻速管流量計 |
|
|
代號 |
按照結構形式分類 |
|
|
1 |
法蘭連接笛型勻速管 |
|
|
2 |
螺紋連接笛型勻速管 |
|
|
代號 |
公稱壓力（MPa）(必選項) |
|
|
1.6 |
1.6 |
|
|
2.5 |
2.5 |
|
|
4.0 |
4.0 |
|
|
6.3 |
6.3 |
|
|
10 |
10 |
|
|
16 |
16 |
|
|
25 |
25 |
|
|
代號 |
口徑 (必選項) |
|
|
100-3000 |
DN100-DN3000 |
|
|
代號 |
介質 (必選項) |
|
|
1 |
液體 |
|
|
2 |
氣體 |
|
|
3 |
蒸汽 |
|
|
代號 |
補償形式 (可選項) |
|
|
N |
不帶壓力、溫度補償 |
|
|
P |
帶壓力補償輸出 |
|
|
T |
帶溫度補償輸出 |
|
|
代號 |
變送器差壓量程范圍 (可選項) |
|
|
0 |
微差壓量程 |
|
|
1 |
低差壓量程 |
|
|
2 |
中差壓量程 |
|
|
3 |
高差壓量程 |
|
|
代號 |
是否帶現場顯示 (可選項) |
|
|
W |
節流裝置傳感器 |
|
|
X |
智能節流裝置（流量計） |
|
1.請提供管道尺寸、壁厚、材質要求； |
|
2.請提供流體狀況，如名稱，最大最小常用溫度，最大最小常用工作壓力，最大最小常用流量(如果是氣體，還需提供是在工作狀態下或20℃、101.325KPa標準狀態下，介質組分等)，密度，粘度等； |
|
3.選擇防腐型時，應注明被測腐蝕性介質和濃度百分比等。 |
|
 |
|
●要求工藝管道的內徑與傳感器的設計時一致。 |
|

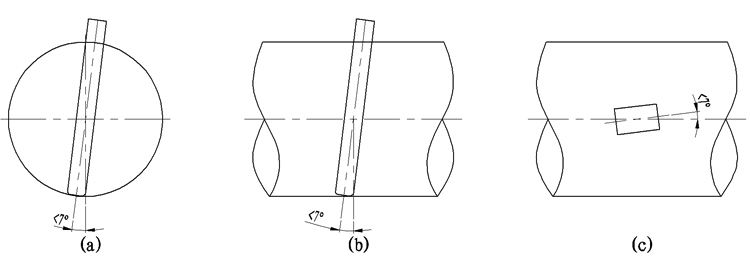

●插入式勻速管傳感器安裝時除了高壓孔應正對流速方向外，必須保證傳感器檢測桿與工藝管道的軸線垂直,夾角偏差應小于7°(圖a)；傳感器總壓孔中心與管道軸線夾角應小于7°(圖b)；檢測桿沿管道直徑方向插入到底部，其角度偏差小于7°(圖c)。 |
|
|
安裝時最大垂直誤差示意圖 |
|

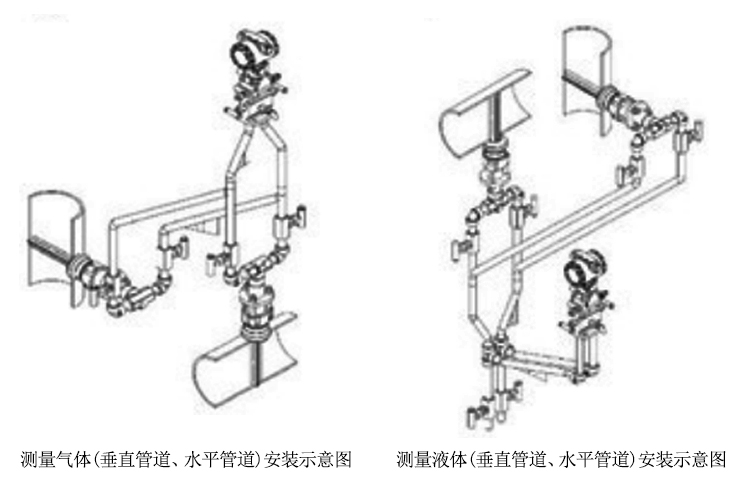

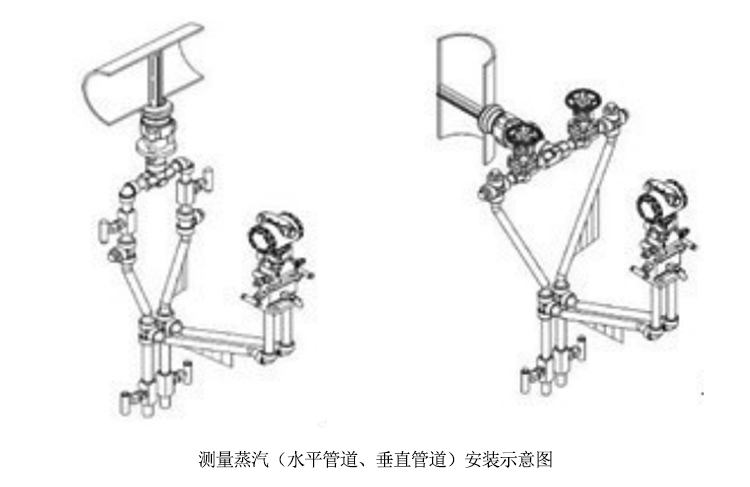

●對于垂直管道傳感器可安裝在管道水平面沿管道圓周360的任何位置上，高低壓引壓管應處于同一平面上；當測量液體時，應向下側傾斜安裝；當測量氣體時應向上傾斜安裝。 |
|
●夾緊傳感器的裝置應保證不泄露，不松動，不位移。 |
|
●由于傳感器是以速度面積法為基礎，采用近似積分理論，用較多的點來描述。 |
|
|
|
分布方程，并且是在充分發展的速度分布條件下建立的。所以，為了能得到一個理想的分布，必須在傳感器前后有一定長度的直管段（見下表） |
|
序號 |
均速管流量傳感器安裝位置 |
上游側 |
下游側 |
|
有整流器 |
無整流器 |
|
同一平面 |
不同平面 |
|
1 |
有一個90°彎頭或三通 |
6D |
7D |
9D |
3D |
|
2 |
在同一平面內有兩個90°彎頭 |
8D |
9D |
14D |
3D |
|
3 |
在不同平面內有兩個90°彎頭 |
9D |
19D |
24D |
4D |
|
4 |
管道直徑改變（收或擴） |
8D |
8D |
8D |
3D |
|
5 |
部分開啟的閘閥、球閥或其它節流 |
8D |
8D |
8D |
3D |
注：（1）表中“D”為管道內徑。（2）在管道段不足的情況下，上游應占管道全長的70％，下游占30％，此時仍可給出穩定的示值，但準確度下降。
|
|

|
 |
|
序號 |
故障現象 |
產生的原因 |
清除方案 |
|
1 |
無差壓信號輸出 |
1、高低壓閥未打開 |
1、打開高低壓閥 |
|
2、平衡閥未旋緊 |
2、旋緊平衡閥 |
|
2 |
差壓信號輸出過小 |
1、導壓系統有泄漏現象 |
1、認真查找，排除泄露 |
|
2、二次表量程選配不當 |
2、調小差壓變送器上限值 |
|
3 |
差壓信號輸出過大 |
1、二次表量程選配不當 |
1、調大差壓變送器上限值 |
|
2、背壓孔堵塞 |
2、清洗勻速管，排除堵塞 |
|
|
|
